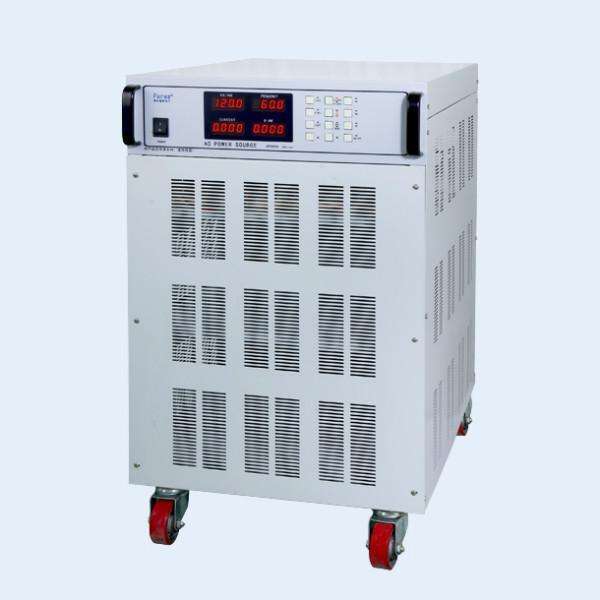

電氣百科:使用交流變頻電源的注意事項

一、要求交流變頻電源停止維護任務

清理機器內積聚的灰塵，反映風機的運行狀態，檢測和調節交流變頻電源的系統參數等。

二、停止超負荷使用

交流變頻電源的最大啟動負荷應控制在80%以內。假設過載運行，逆變器三極管經常會在逆變器形狀下崩潰。實踐證明，對于絕大多數交流變頻電源來說，將負載控制在附加輸入功率的30% ~ 60%范圍內是最佳的工作模式。

第三，為防止交流變頻電源頻繁閉鎖和開啟，一般要求在閉鎖交流變頻電源后，至少要等待6秒鐘才能啟動交流變頻電源，否則，交流變頻電源會進入“啟動失敗”的狀態，即交流變頻電源進入沒有市電輸入或逆變器輸入的狀態。

四、使用交流變頻電源時，必須遵守廠家產品說明書的有關規定，確保前線、零線、接地線符合要求，用戶不得隨意改變對方的順序。例如，美國某品牌交流逆變電源的交流輸入連接與中國的交流輸入插座完全相反。例如，三相交流變頻電源需要注意相序效應，否則會出現相序錯誤報警，其他品牌也會出現。

五、交流變頻供電場所應防止陽光直射，并留有足夠的通風空間。

六、嚴格按照正確的啟動、關閉順序停止，防止負荷突然增加或突然降低負荷，交流變頻電源電壓輸入抖動大，而使交流變頻電源無法正常工作。

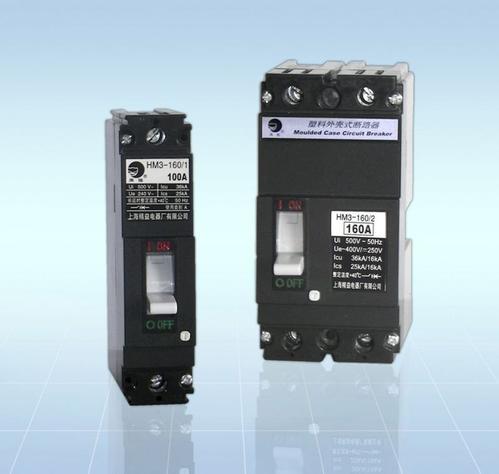

電氣百科:過流繼電器動作斷路器跳閘的原因及處理方法

(1)立即找出故障原因。如果故障是由外部原因引起的(如過載、外部短路等)，且未發現內部短路現象和放電燒傷痕跡，應及時聯系并恢復輸電。

(2)檢查并確認是線路引起越級跳閘后，可先切除故障電路，然后快速恢復輸電。

(3)當二次母線與變壓器出口引線短路時，應對變壓器整體進行仔細檢查、記錄和全面測試。只有在處理完缺陷后才能供電。

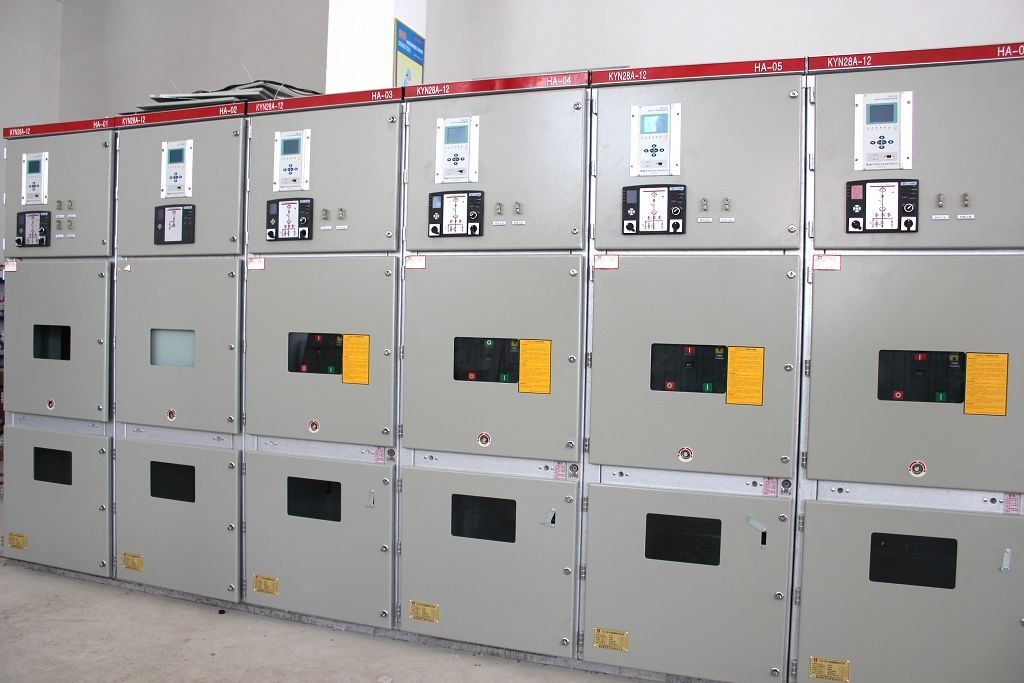

電氣百科:高電壓開關柜安裝中的常見問題

1.設備損耗原因分析及對策

高壓開關柜只有當它牢固而完整時，它才能更好地承擔責任。在運輸過程中，由于包裝松散和保護措施不完善，經常發生開關柜的損壞或附件丟失。在安裝調試過程中，施工人員沒有按照施工要求進行施工，施工野蠻，造成損失開關柜。如果在設備開箱檢查或工程驗收時沒有及時發現問題，在變電站投入運行后，當出現高負荷或短路故障等特殊情況時，會造成潛在的事故。

解決方法:開關柜開箱檢查時，要嚴格小心，不要疏忽。應該注意任何細節。根據發票詳細檢查開關柜以確保沒有缺失的組件設備。在實際安裝和調試過程中，通過使用合適的工具進行轉移安裝，在出現問題時找到原因，想法解決，不野蠻施工。

2.電纜受潮和絕緣降低的原因分析及對策

開關柜主要通過高壓電纜連接到變壓器和系統。連接部分需要電纜頭。對于高壓設備的電纜接頭，電力行業有嚴格的技術要求。在實際工作中，如果電纜切口密封不當，暴露在空氣中時間過長，濕氣會侵入，電纜絕緣會降低。如果電纜頭施工工藝不好，在實際運行中容易出現局部發熱，對變電站的安全運行是一個嚴重的隱患。高壓電纜與開關柜連接后，通過電纜通道通向變電站的其他部分。如果開關柜本體的穿孔和密封不嚴密，將會發生濕氣或雜物侵入電纜通道，降低絕緣或造成短路事故。

解決方案:電纜頭的質量在長期運行中更重要。在實際施工過程中，電纜切口必須密封嚴密。按壓電纜頭時，速度必須快，安裝緊固必須合格。電纜穿孔應進行嚴密封堵，電纜溝應進行防水和通風處理，以保證電纜溝的干燥和清潔。

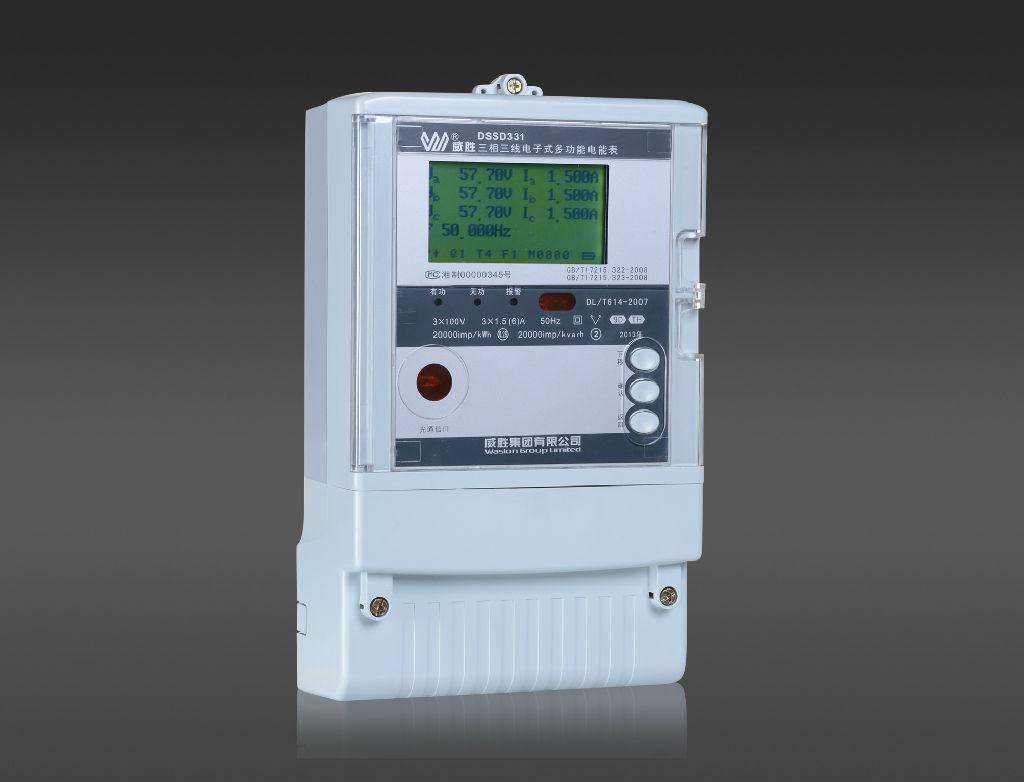

電工百科:電能表檢定裝置的工作原理

在測試電能表之前，應根據電能表的相線類型，將電能表正確連接到電能表校驗裝置的電壓和電流輸出上。設備上的每組電壓端子并聯連接。當同時檢查多個儀表時，每個儀表的電壓端口可以分別連接到它們各自儀表的電壓端子。電流電路需要串聯才能連接到器件。

電能表檢定時，只要手動掛表，調整光電取樣器，正確設計電能表參數，所有檢定項目(包括預熱、爬行試驗、啟動試驗、標準偏差測量和基本誤差測量)由PC機自動控制，一次完成。查表程序可以符合國家規定，也可以由用戶定制。

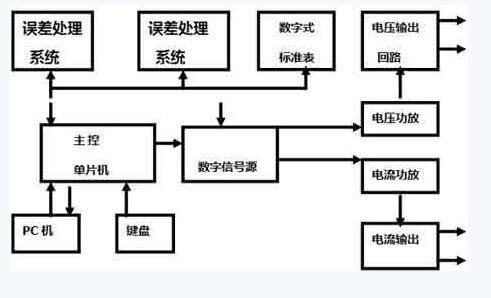

電能表檢測裝置由工頻數字信號源和電壓(電流)功率放大器組成。電壓(電流)輸出電路、誤差處理系統和操作鍵盤等。其工作原理特點是采用多芯片微機系統，通過RS232接口交換各種命令和數據，并協調各部件形成一個統一的整體。電能表檢測裝置原理框圖如下:

電能表檢定裝置的工作原理

工作過程簡述:當主控計算機收到來自PC機或鍵盤的指令時，會立即分析命令字，并通知與該命令相關的單元進行相應的操作。例如，在接收到校準命令后，主控制計算機首先計算測試電流的大小，并將電流范圍切換到相應的檔位。然后通知信號源進行調幅和等調制操作；當信號源調至本次測試所需的功率點時，主控計算機讀取標準儀表的脈沖常數，并將其傳輸至誤差計算系統，即告知誤差機對被測儀表進行采樣并計算誤差；最后，主控制器將錯誤系統的錯誤結果或信號源的指示值發送給PC機或鍵盤進行顯示和處理。

電氣百科全書，工業網站百科全書，工業百科全書，電氣標題，工業標題，工業視頻，工業現場直播，工業圖片，工業人才，電氣數字，我最了解電氣世界！世界工業、工業數據、設備工業、原材料工業、消費品工業、能源工業、運輸設備、電子信息、工業軟件、工業企業、工業物流、工業設計、工業成就、工業科技、工業文化、工業人物、工業智庫、人才招聘、工業展覽

智能電表運行中會出現各種故障，這就要求工作人員根據自己的工作經驗和電能表校驗器等相關設備判斷故障位置和故障原因，從而采取有針對性的有效解決方案，確保智能電表及時恢復運行。

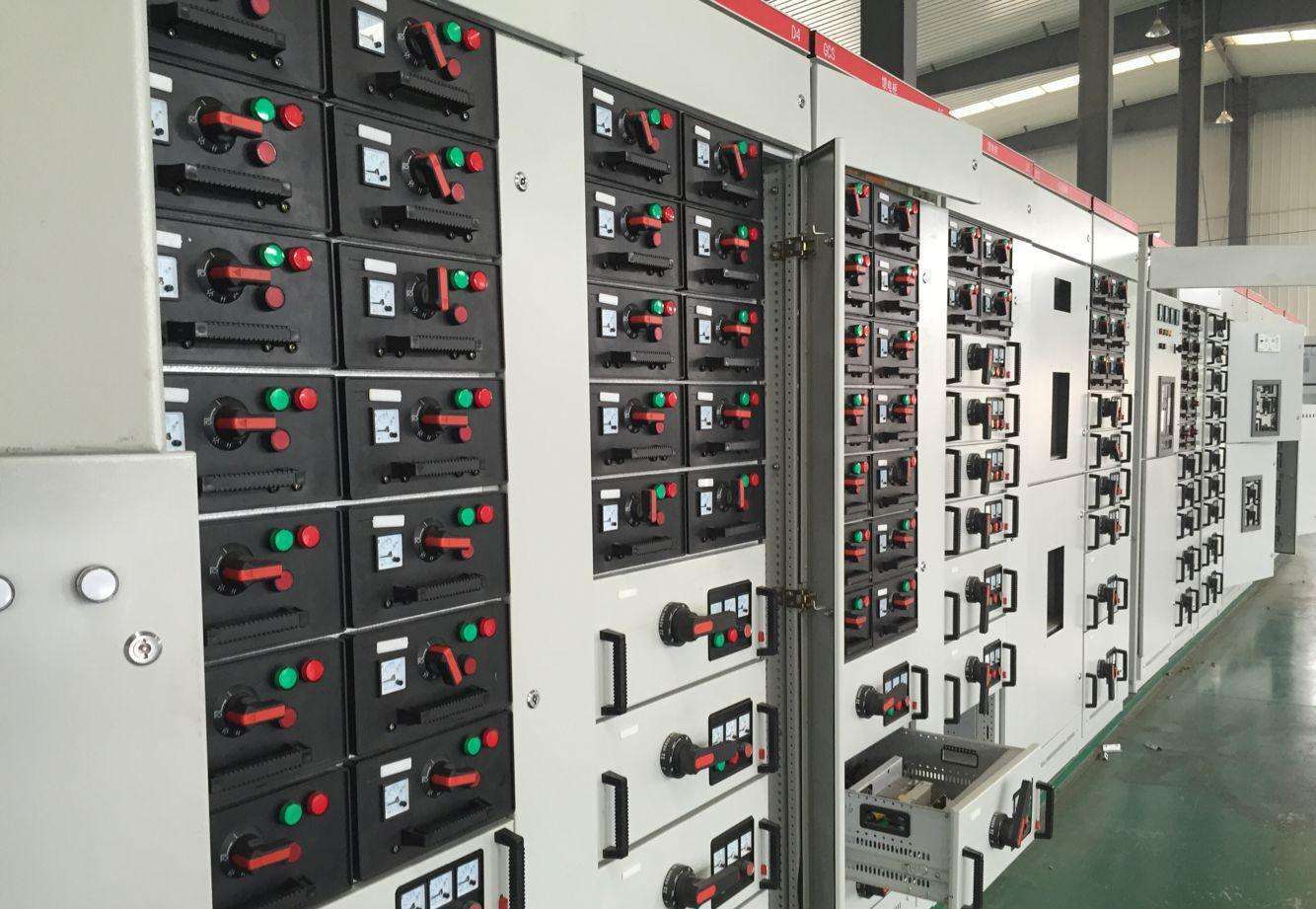

電氣百科:配電柜低壓開關故障處理分析

低壓開關屬于低壓電器中的高頻電器。它們通常安裝在配電柜、配電箱而不是單獨使用，并與電路中的其他電氣元件一起使用。因此，在使用過程中，故障將不可避免地發生。

1.配電柜開關板短路

1.配電柜內母線的支撐夾板(瓷或膠合木)和插入式觸點的絕緣底座臟污、潮濕或機械損壞。

處理方法:加強定期清潔和檢查，干燥受潮的膠木夾板和底座。損壞的設備應及時更換，母線支撐夾板的跨度應縮短，以提高其動態穩定性。

2.配電柜內部電氣元件選擇不當(分割能力不足)。

處理方法:根據負荷大小，選擇具有適當開斷能力的電器，并設計合理的保護電路。

3.誤操作

處理方法:嚴格執行操作規程，防止誤操作，安裝簡易絕緣罩，或在相鄰開關板之間安裝插入式絕緣隔板。

4.配電柜停電檢修后，扳手、螺絲刀等工具因疏忽留在母線上，在送電前未仔細檢查，導致送電后短路。

處理:操作應嚴格按照相關電氣設備維護程序進行。維護后，工具應輕拿輕放，以防遺忘。

5.由于老鼠和蛇等小動物鉆入配電柜，開關板短路。

治療:可以安裝防護網來防止小動物進入。

二。配電柜總線連接過熱

1.單軌總線連接器接觸不良

處理方法:應立即轉移負荷，斷電后應拆卸接觸區或更換新的母線。對于目前不允許停電或負荷轉移的電路，可以用電風扇強制觸點暫時冷卻，但必須盡快安排維修。導電膠的應用對防止觸頭電偶腐蝕和降低接頭接觸電阻有很好的效果。因此，無論是拆卸還是更換，匯流條的觸點都應使用DJG-1和2導電膏。新更換母線的非接觸部分應涂漆，以提高綜合散熱和洗滌能力，降低體溫升高。對于同一母線，涂漆母線的溫升約為未涂漆母線的74%。

2.配電柜母線對接螺栓太緊或太松

處理方法:螺栓緊固過緊，母線墊圈部分受壓，橫截面縮小，電流通過后發熱。同時，由于鋁和銅的大膨脹，匯流條的墊圈部分將被進一步壓縮。當電流減小時，溫度降低，匯流條的收縮率大于螺栓的收縮率，從而形成間隙并增加接觸電阻。此外，隨著溫度升高，接觸電阻將變大，導致螺栓連接部分過熱。如果螺栓擰到郭松，母線接觸不良，接觸電阻高，這當然會使連接部件過熱。因此，在擰緊母線對接螺栓時，其緊固度應適當，一般應緊固至彈簧墊圈變平。拉鏈失效的彈簧墊圈和螺栓螺母應及時更換。

電氣百科:高低壓配電柜1級維護和2級維護

一級維護

1.檢查母線及其下引線是否牢固。

2.檢查二次回路接線是否牢固，保險絲是否完好，測量絕緣電阻。

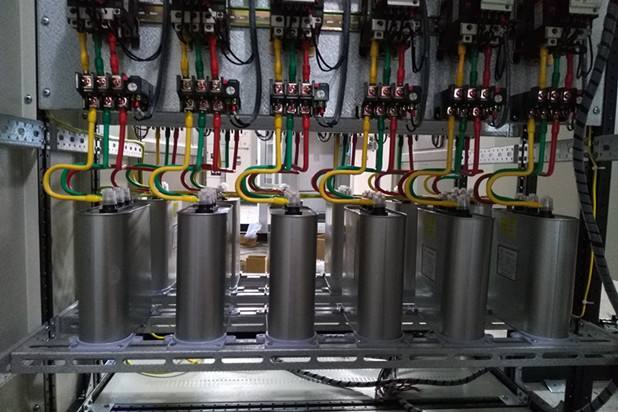

3.電容柜檢查:當空氣開關無電容斷開時，對電容控制器進行動作測試。電容器控制器應首先打開，然后關閉。應調整過壓保護、欠流保護和開關閾值。

4.所有指示燈應處于良好狀態。檢查和調整斷路器、漏電開關、熱繼電器、時間繼電器、多功能儀表等。

5.檢查指示燈是否正常，控制器開關位置是否正常，操作是否正常。手動調試機械聯鎖部分的關閉是否可靠。

6.檢查各軟啟動器和變頻器的緊固件是否無松動。

二次維護

1.檢查抽屜式開關是否能靈活推入或拉出，機械鎖是否可靠，接觸器觸點是否良好。

2.檢查斷路器各刀口彈性是否正常，滅弧裝置是否完好。

3.檢查每個電纜頭的連接螺母是否緊固。

4.受電柜和觸頭柜的主開關斷開后，應使用專用搖把靈活轉出或轉出。各變壓器等二次連接器接觸良好，緊固無松動，一次線、二次線無霉變。
